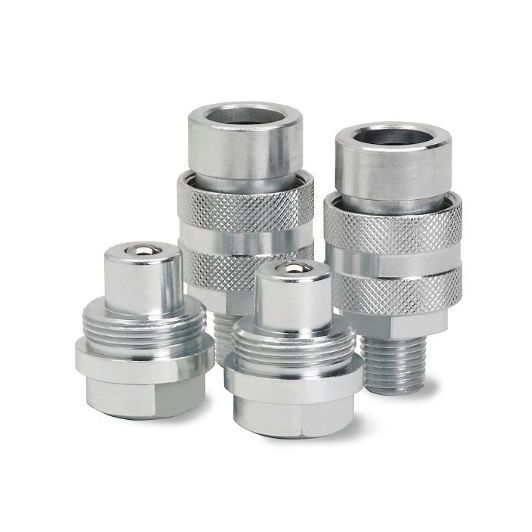

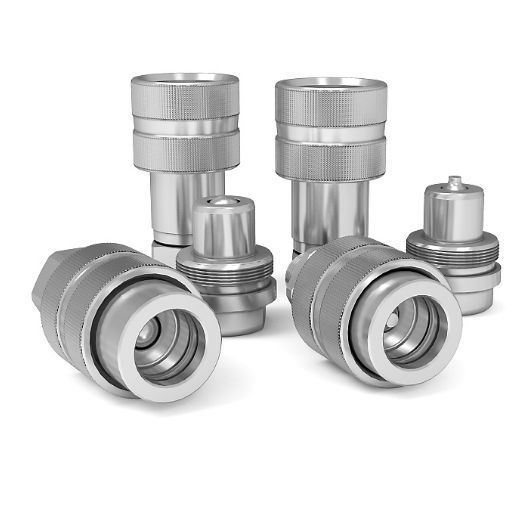

Серія 232, DN 10

Серія 232 являє собою лінійку міцних різьбових гідравлічних з'єднань, розроблених для широкого спектра застосувань. Особливістю даної серії є можливість вибору типу клапана: стандартна модель оснащується кульковим клапаном, що забезпечує надійне ущільнення, а для задач, де потрібна максимальна пропускна здатність, доступна версія з тарілчастим клапаном, який збільшує протік рідини. Відповідність стандарту ISO 14540 гарантує повну взаємозамінність з аналогічними з'єднаннями інших виробників, що спрощує інтеграцію та обслуговування. Висока якість матеріалів та зносостійкість забезпечують довгий термін служби навіть у важких умовах експлуатації.

Технічні характеристики:

• Діаметр умовного проходу: 10.0 мм
• Пропускна здатність (при ΔP 0.4 МПа):
  • Кульковий клапан: 21,2 л/хв
  • Тарілчастий клапан: 35 л/хв
• Максимальний робочий тиск: 720 бар
• Мінімальний розривний тиск (замкнутий ланцюг): 2160 бар
• Мінімальний розривний тиск (розімкнутий ланцюг, муфта): 1850 бар
• Мінімальний розривний тиск (розімкнутий ланцюг, ніпель): 1500 бар
• Діапазон температур: -30 — +100 ºС
• Приєднувальні розміри: 3/8″NPT
• Матеріал муфти: Оцинкована сталь
• Матеріал ніпеля: Оцинкована сталь
• Матеріал ущільнення: Нітрил (NBR),
